PE波紋管管道安裝技術要點

施工前, 施工人員認真閱讀設計圖紙, 實地踏勘施工現場, 準確掌握所要鋪設的水文、地質及地下隱蔽工程情況。

了解管材出廠說明書, 檢查管材、管件合格證, 對管材的公稱直徑、公差配合、壁厚、外觀作全面檢查。對施工管道操作人員, 應進行培訓, 掌握波紋管施工特點, 確保施工質量。

雙壁波紋管在工程一般選用U型管密封圈連接, 其安裝要點如下：

(1)安裝前應將管道底部處理得連續平整, 管道底部宜采用200 mm 厚的砂卵石或砂碎石基礎。為了增大管道底部與基礎接觸面積, 防止應力集中, 在基礎上鋪墊100 mm 的砂層, 以確保HDPE 管免受損傷。“ U”型圈承插式連接屬于柔性接頭形式, 自身有一定的補償熱變形的能力。承口和插口尺寸由生產廠的模具及專用加工刀具來保證。(2)連接前在基礎相應的管道接口位置下挖一個凹槽, 挖凹槽的目的是便于整個管身底部放在原狀土或砂墊層上, 使管道均勻受力。凹槽長度L ≥承插口長度, 凹槽深h =D 。

(3)將要連接的管子插口與承口調平、對口、湊近, 兩管之間留下一定空間, 以便進行清理、檢查操作。用布清理接頭偶聯區、環槽、承口的張口部分, 并均勻地涂上非酸性、非溶解性的油脂(凡士林、硅油等)。將橡膠圈用兩手握住, 涂上油脂, 從插口下面往里套, 直到入槽為止, 之后強行上拉, 使圈的大部分入槽, 再繼續往上拉, 直到松開橡膠圈后, 能彈入槽內,以免扭搓。然后用手沿圈周檢查“O”型圈是否到位,對大口徑管道需要在橡膠圈上涂上一遍潤滑劑。

(4)在檢查確認無損的情況下, 在插頭上畫出插進深度限位線(通常情況下限位線在出廠前就已畫好), 將卡具卡緊在兩管上, 保持兩管在同一直線上。用兩只緊繩器或手拉葫蘆對稱上緊。將裝入“O” 型圈的插口壓入承口, 壓入深度符合限位線要求即可。

(5)用200 cm ×15 cm ×0 .4 cm 鋼板條插入承水和插口之間的環形空隙, 沿周圍檢查一圈, 確定橡膠圈在環槽內的深度是否一致, 如發現疑點應重新連接。插接及拆分承插偶聯件時, 不可用鐵鏈或鋼索直接與管件接觸。

(6)每個接頭的偏轉角不得大于規定值, 被連接的兩根管道的中心線應準直, 并在規定角度內轉動。

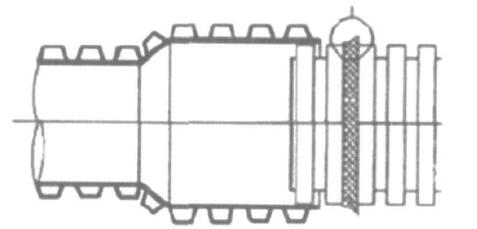

(7)波紋管的連接, 如圖1 所示。

PE波紋管連接
